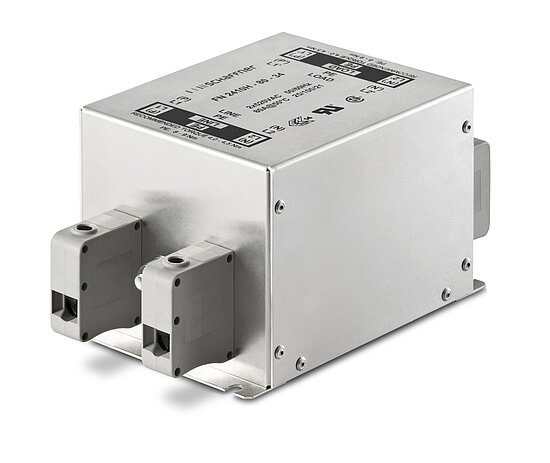

EMV-Filter für die Industrieelektronik
- Hervorragende Filterleistung für Anwendungen mit hohen Störpegeln
- Filter für zweiphasige Versorgung bis zu 2x 520 VAC (P-P) verfügbar
- Schnelle und bequeme Snap-In-Installation auf gängigen TS 35 DIN-Schienen bis 45 A
- Industrietaugliche Klemmenblöcke für unübertroffene elektrische Sicherheit
Articles
| Article | Rated Current @ambient | Leakage current IEC60939 | Distribution stock | Compare | Read More | |
|---|---|---|---|---|---|---|
 | FN2410HI-16-44 | 16 | 0.12 |
Funktionen und Vorteile
FN 2410 Filter bis 100 A sind für die traditionelle Chassismontage konzipiert
Typische Anwendungen
Kleine bis mittelgroße Maschinen und Industrieausrüstungen
Technische Spezifikationen
Maximale Dauerbetriebsspannung
2x 520/300 VAC (H types)
1x 250 VAC
Nennbetriebsspannung
480 VAC (H types)
230 VAC
Nennströme
8 to 45 A @ 50°C (FN 2412)
8 to 100 A @ 50°C (FN 2410)
Überlastfähigkeit
4x rated current at switch on,
1.5x rated current for 1 minute, once per hour
Arbeitsfrequenz
DC to 400 Hz
HV Prüfspannung
P –> P 2250 VDC for 2 sec (H types)
P –> E 2000 VAC for 2 sec
P –> N 1100 VDC for 2 sec
P –> E 2700 VDC for 2 sec (H types)
Temperaturbereich (Betrieb und Lagerung)
-25°C to +100°C (25/100/21)
Schutzart
IP 20
Entflammbarkeit entsprechend
UL 94 V-0
Design entsprechend
UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
MTBF (Mil-HB-217F)
>250,000 h (H types) @ 50°C/480 V
>1,200,000 h @ 50°C/230 V
Schaffner Verkaufsbüro"

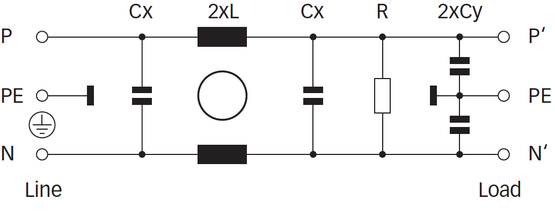

Typisches elektrisches Schaltbild
Zulassungen und Konformität
