Power Entry Module with EMC- Filter FN280

Kompaktes gefiltertes Einspeisemodul

FN280

Kompaktes gefiltertes Einspeisemodul

  • Erfüllt IEC/EN 60601-1
  • Bemessungsströme bis zu 10 A
  • Einzel- oder Doppelsicherungshalter
  • Sicherungen ø5 x 20 mm
  • 2-poliger Wippschalter
  • Allgemeine Anwendung
  • Optional Erdleiterdrossel (Typ E)
  • Optional medizinische Versionen (Typ B)

Articles

Article Rated Current @ambient Input/Output connections (Nm) Distribution stock Compare Read More
Input terminal
FN284EB-6-06FN284EB-6-06 6IEC

Funktionen und Vorteile

Hohe leitungsgebundene Dämpfungsleistung, basierend auf Drosseln mit hohem Sättigungswiderstand und exzellentem thermischen Verhalten
Rückseitige/vorderseitige oder Snap-In-Montage
Ein- oder Zweifach-Sicherungshalter
2-poliger Wippschalter
Kundenspezifische Ausführungen sind auf Anfrage erhältlich

Typische Anwendungen

Portable elektrische und elektronische Geräte
Konsumgüter
EDV- und Bürogeräte
Einphasige Stromversorgungen, Schaltnetzteile
Prüf- und Messgeräte
Medizinische Geräte

Technische Spezifikationen

Maximale Dauerbetriebsspannung

250 VAC, 50/60 Hz

Nennbetriebsspannung

230 VAC

Nennströme

1 to 10 A @ 40°C

Arbeitsfrequenz

DC to 400 Hz

HV Prüfspannung

P –> PE 2000 VAC for 2 sec (standard types)

P –> PE 2500 VAC for 2 sec (B types)

P –> N 760 VAC for 2 sec

Temperaturbereich (Betrieb und Lagerung)

-25°C to +85°C (25/85/21)

Schutzart

IP 40 according to IEC 60529

Entflammbarkeit entsprechend

UL 94 V-0

Design entsprechend

UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939

MTBF (Mil-HB-217F)

>1,500,000 h @ 40°C/230 V

Sicherungshalter

1 or 2 fuses (Ø5 x 20 mm) (certified to IEC 60127-6), power acceptance 1.6W @ Ta 23°C per pole for 2 fuses. 2.5W, if only 1 pole is used.

Markierung

Marking max. 250 V ~ (text is print. below fuse symbol)

Beschreibung des Wippschalters

&nbsp

Schalterwerte

&nbsp

Funktion

2-pole, dark not illuminated

Marking I - 0

Elektrische Spezifikationen

Inrush current 82 A

6,000 on-off operations according to UL 1054, TV5

10,000 on-off operations according to ENEC

Europa (ENEC)

10 A (4 A), 250 VAC*

USA (UL) und Kanada (C-UL)

10 A, 125 VAC

10 A, 250 VAC

1/3 HP

* Wert in () bezieht sich auf die induktive Strombelastung: cos(phi) = 0,65
* Value in () relates to the inductive current charge: cos(phi) = 0.65

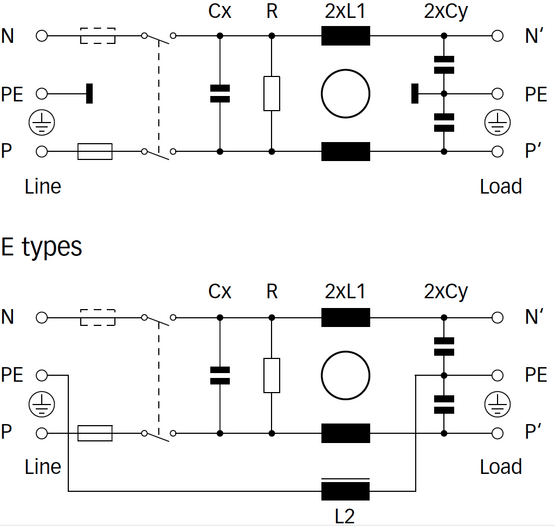

Typisches elektrisches Schaltbild

FN280

Zulassungen und Konformität

UL Recognized Label
CSA Label
ENEC 14 Label
CQC Label
RoHS Label
CE Label
UKCA Label
KC Label

(CQC ausser HI-Typen)
