Produktübersicht
EMC/RFI Filter for Japanese Market
- Rated current 20 A to 75 A
- Industry standard noise filters for three-phase power drive systems
- Ultra-low leakage current
- Terminal block with safety cover
- High saturation capability
Funktionen und Vorteile
Satisfies the low leakage current required for Japanese delta-connected power supplies.
Typische Anwendungen
Three-phase variable speed drive/Power Drive System (PDS)
Technische Spezifikationen
Maximale Dauerbetriebsspannung
3x520/300 VAC
Nennbetriebsspannung
480 VAC
Nennströme
20 to 75 A @ 50°C
Überlastfähigkeit
4x rated current at switch on,
1.5x rated current for 1 minute, once per hour
Arbeitsfrequenz
DC to 60 Hz
HV Prüfspannung
P –> E 2000 VAC for 2 sec
P –> P 2250 VDC for 2 sec
Temperaturbereich (Betrieb und Lagerung)
-25°C to +100°C (25/100/21)
Schutzart
IP 00 (acc. IEC 60529-1)
Entflammbarkeit entsprechend
UL 94 V-0
Design entsprechend
IEC/EN 60939
MTBF (Mil-HB-217F)
>327,000 h @ 40°C/400 V

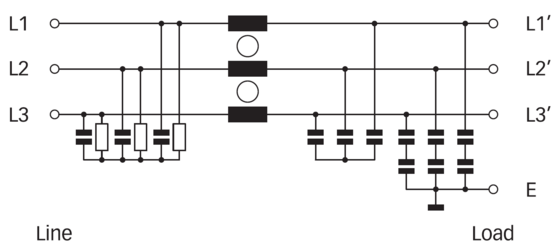

Typisches elektrisches Schaltbild
Zulassungen und Konformität
