EMC/RFI High Performance Filter
- Rated current 50A to 150A
- Industry standard noise filter for three-phase power drive systems
- Low profile type
- Block terminal with safety cover
Funktionen und Vorteile
Satisfies the low leakage current required for Japanese delta-connected power supplies.
Typische Anwendungen
Three-phase variable speed drives and power drive systems (PDS)
Technische Spezifikationen
Maximale Dauerbetriebsspannung
3x520/300 VAC
Nennbetriebsspannung
480 VAC
Nennströme
50 to 150 A @ 50°C
Überlastfähigkeit
4x rated current at switch on,
1.5x rated current for 1 minute, once per hour
Arbeitsfrequenz
DC to 60 Hz
HV Prüfspannung
P –> E 3000 VAC for 2 sec
P –> P 2250 VDC for 2 sec
Temperaturbereich (Betrieb und Lagerung)
-25°C to +100°C (25/100/21)
Schutzart
IP 00 (acc. IEC 60529-1)
Entflammbarkeit entsprechend
UL 94 V-0
Design entsprechend
UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
MTBF (Mil-HB-217F)
>410,000 h @ 50°C/480 V

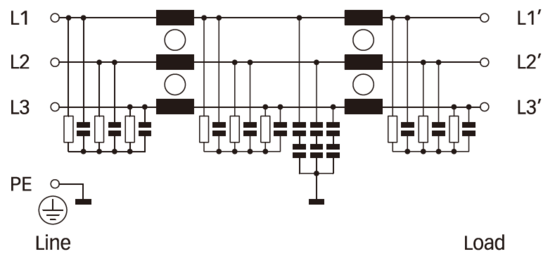

Typisches elektrisches Schaltbild
Zulassungen und Konformität
