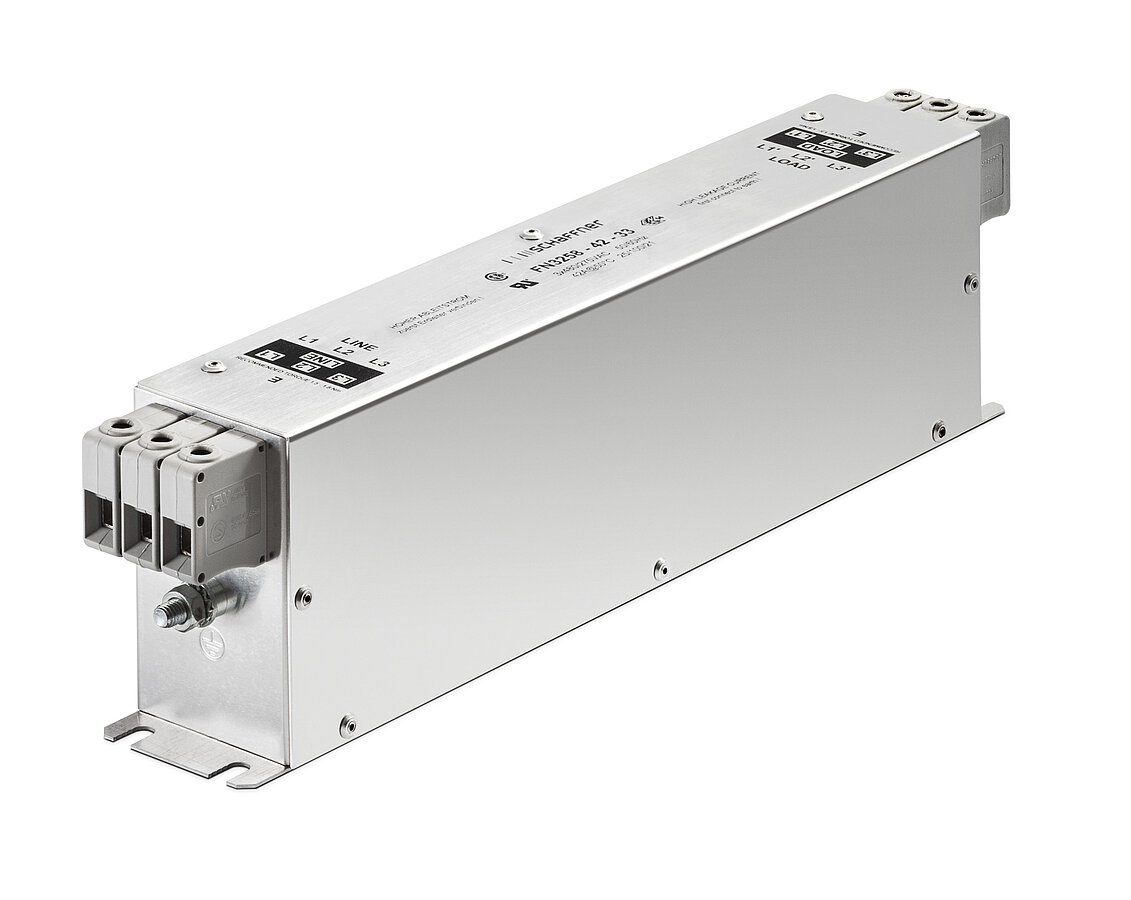

3-Phase Filters FN3258

Ultrakompaktes EMV-Filter für Motorantriebsanwendungen

FN3258

Ultrakompaktes EMV-Filter für Motorantriebsanwendungen

  • Neu: solide Sicherheitssteckerblöcke für das gesamte Sortiment
  • Außergewöhnliche Dämpfungsleistung von 150 kHz bis 30 MHz
  • Hervorragende Sättigungsfestigkeit bis zu 50 m Kabellänge
  • Kompaktestes und schlankes Filterdesign in seiner Klasse

Funktionen und Vorteile

Das extrem kompakte und schlanke Filterdesign ermöglicht eine problemlose Installation auch bei geringem Einbauraum
Mit neuen zusätzlichen Filtertypen, die über Sicherheitsklemmen verfügen, kann die bevorzugte Anschlussart schnell und einfach gewählt werden. Dies hilft, dem elektrischen Anschlusskonzept einer bestimmten Anwendung gerecht zu werden
FN 3258 Filter gewährleisten die Einhaltung der Grenzwerte der Klasse A gemäß EN 55011 bis zu 50 m Kabellänge und darüber hinaus. Darüber hinaus können sie wesentlich zur Einhaltung der Grenzwerte für leitungsgebundene Störaussendung nach Klasse B beitragen
Der Betrieb der Filter auf der Netzeingangsseite von Verbrauchern erhöht deren Zuverlässigkeit und leitungsgebundene Störfestigkeit erheblich
Drosseln mit außergewöhnlichem Sättigungswiderstand und hervorragendem thermischen Verhalten sind ein wesentlicher Bestandteil des FN 3258-Designs. Dadurch behalten alle Filter die erwartete Filterleistung auch in sehr lauten Anwendungen und unter Volllastbedingungen

Typische Anwendungen

Dreiphasige drehzahlvariable Motorantriebe, Servoantriebe, Wechselrichter und Umrichter
Anwendungen mit Energieumwandlungsgeräten wie Maschinen oder Prozessautomatisierungsanlagen
HVAC-Anlagen, Aufzüge, Stromversorgungen, USV und weitere dreiphasige Anwendungen

Technische Spezifikationen

Maximale Dauerbetriebsspannung

3x520/300 VAC (FN 3258 H)

3x480/277 VAC (FN 3258)

Nennbetriebsspannung

480 VAC (FN 3258 H)

400 VAC (FN 3258)

Nennströme

7 to 180 A @ 50°C

Überlastfähigkeit

4x rated current at switch on,

1.5x rated current for 1 minute, once per hour

Arbeitsfrequenz

DC to 60 Hz

HV Prüfspannung

P –> E 2650 / 2750 VDC for 2 sec (FN 3258 / FN 3258H)

P –> P 2100 / 2250 VDC for 2 sec (FN 3258 / FN 3258H)

Temperaturbereich (Betrieb und Lagerung)

-25°C to +100°C (25/100/21)

Schutzart

IP 20

Entflammbarkeit entsprechend

UL 94 V-0

Design entsprechend

UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939

MTBF (Mil-HB-217F)

>300,000 h @ 50°C/480 V

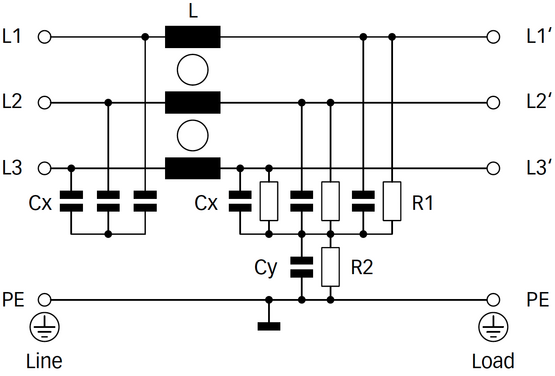

Typisches elektrisches Schaltbild

FN3258

Zulassungen und Konformität

RoHS Label
UL Recognized Label
ENEC 14 Label
CSA Label
CE Label
UKCA Label
