3-Phase Filters FN3268

EMV-Filter für Anlagen mit Fehlerstromschutzschalter (RCD)

FN3268

EMV-Filter für Anlagen mit Fehlerstromschutzschalter (RCD)

  • Vollständige Funktionalität mit RCDs nach IEC 61008 und neuer VDE 0664-110*
  • Kompatibel mit 30 mA RCDs bis 30 m Motorleitung für den Berührungsschutz nach IEC 61008
  • Kompatibel mit 300 mA RCDs bis 100 m Motorleitung für den Brandschutz nach IEC 60364-4-42 (VDE 0100-482)

Funktionen und Vorteile

Innovativer leckstromarmer Filter mit den gleichen kleinsten Abmessungen wie FN 3258
Erhebliche Reduzierung von Ableit- und Erdströmen, die durch lange Motorkabel verursacht werden
Verhindert unerwünschte Fehlerabschaltungen von FI-Schutzschaltern in Maschinen und Prozessautomatisierungsanlagen
Patentiertes Filterdesign, das frühe Sättigungs- und Klingel-Effekte vermeidet
Exzellente Dämpfung konform mit: C1-Grenzwerte EN 61800-3 mit 30 Meter Motorkabel und 30 mA RCD (Stromschlagschutz)**
C2-Grenzwerte EN 61800-3 mit 100 Meter Motorkabel und 300 mA RCD (Brandschutz)

Typische Anwendungen

Drehzahlvariable Antriebe (VSD), Servoantriebe und Wechselrichter
Maschinen und Prozessautomatisierungsanlagen
Gebäudeautomatisierung, HLK-Anlagen, Pumpen, Lüftung und Aufzüge
Förderanlagen, Handhabungs- und Lagersysteme und Kräne
Werkzeugmaschinen, Holzbearbeitungsmaschinen und Druckmaschinen

Technische Spezifikationen

Maximale Dauerbetriebsspannung

3x520/300 VAC

Nennbetriebsspannung

480 VAC

Nennströme

7 to 180 A @ 50°C

Überlastfähigkeit

4x rated current at switch on,

1.5x rated current for 1 minute, once per hour

Arbeitsfrequenz

DC to 60 Hz

HV Prüfspannung

P –> E 2750 VDC for 2 sec

P –> P 2250 VDC for 2 sec

Temperaturbereich (Betrieb und Lagerung)

-25°C to +100°C (25/100/21)

Schutzart

IP 20

Entflammbarkeit entsprechend

UL 94 V-0

Design entsprechend

UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939

MTBF (Mil-HB-217F)

>300,000 h @ 50°C/480 V

* Wenn die Versorgungsspannung mit Oberschwingungen gemäß IEC 61000-2-4, Klasse 2, verunreinigt ist, wobei ungerade Vielfache von drei auf 30% begrenzt sind. ** Filtertypen 7 A bis 42 A: C1, 30 m, 30 mA; 55 A: C2, 30 m, 30 mA; 75 A bis 180 A: C2, 100 m, 300 mA
* If supply voltage is contaminated with harmonics according to IEC 61000-2-4, class 2, where odd-numbered multiplies of three are limited to 30%. ** Filter types 7 A up to 42 A: C1, 30 m, 30 mA; 55 A: C2, 30 m, 30 mA; 75 A up to 180 A: C2, 100 m, 300 mA

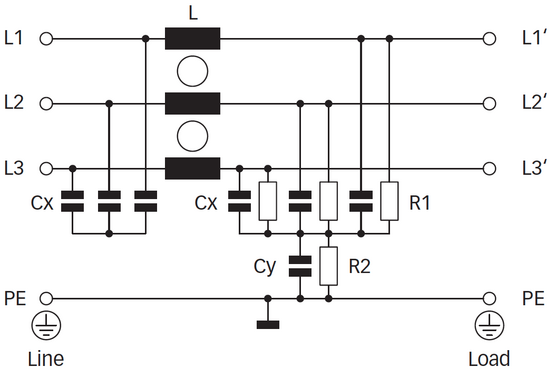

Typisches elektrisches Schaltbild
