Hochstrom-EMV-Filter
- Hochleistungsfilter für Nennströme bis 2500 A
- HV-Versionen für IT-Stromnetze
- Sammelschienen für komfortablen und universellen elektrischen Anschluss
- Schutzabdeckungen aus Kunststoff optional erhältlich für unübertroffene Sicherheit
Funktionen und Vorteile
Hochleistungsfilter für die Einhaltung der Klasse A. Mit der Zulassungsmessung ist für einige Anwendungen auch die Einhaltung der Klasse B möglich
Typische Anwendungen
Motorantriebe, Umrichter und Konverter mit hoher Leistung
* Für EMI-Lösungen für PV-Anlagen ohne galvanische Isolierung wenden Sie sich bitte an Ihren lokalen Schaffner-Partner
Technische Spezifikationen
Maximale Dauerbetriebsspannung
3x760/440 VAC (FN 3359 HV)
3x520/300 VAC (FN 3359)
Nennbetriebsspannung
690V VAC (FN 3359 HV)
480 VAC (FN 3359)
Nennströme
150 to 2500 A @ 50°C
Überlastfähigkeit
4x rated current at switch on,
1.5x rated current for 1 minute, once per hour
Arbeitsfrequenz
DC to 60 Hz
HV Prüfspannung
P –> P 3270 VDC for 2 sec (FN 3359 HV)
P –> E 2750 VDC for 2 sec (FN 3359)
P –> P 2250 VDC for 2 sec (FN 3359)
P –> E 3200 VDC for 2 sec (FN 3359 HV)
Temperaturbereich (Betrieb und Lagerung)
-25°C to +100°C (25/100/21)
Schutzart
IP 00
Entflammbarkeit entsprechend
UL 94 V-0
Design entsprechend
UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
MTBF (Mil-HB-217F)
>130,000 h @ 50°C/690 V

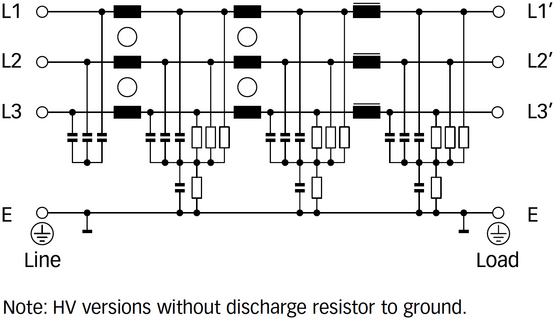

Typisches elektrisches Schaltbild
Zulassungen und Konformität
UL: 600/400 VAC für 1600A und 2500A bei 40°C Umgebungstemperatur; ENEC bis 1600A: 690/400 VAC
