Ecosine evo, 400 VAC 50 Hz Passive Oberschwingungsfilter mit voller Leistung

Der Industriestandard für 6-Puls-Gleichrichter und Motorantriebe
Filter für Dioden-Gleichrichter ohne Zwischenkreisdrossel und Thyristor-Gleichrichter
Bestes Teillastverhalten in seiner Klasse
Kompakteste Bauweise
Plug and play, sofort einsatzbereit

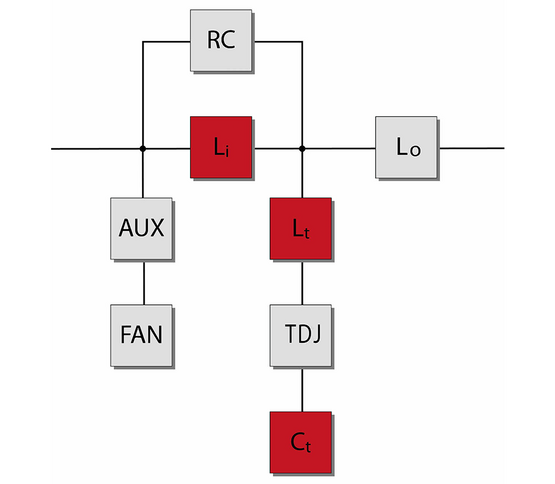

Funktionen und Vorteile

Schaffner ecosine Oberschwingungsfilter stellen eine wirtschaftliche Lösung für die Herausforderung der lastabhängigen Oberschwingungsreduzierung in dreiphasigen Stromsystemen dar. Mit einem Plug-and-Play-Ansatz und kompakteren Abmessungen als vergleichbare Produkte lassen sie sich schnell installieren und einfach in Betrieb nehmen. Sie erhöhen die Zuverlässigkeit und Lebensdauer elektrischer Anlagen, tragen zu einer besseren Ausnutzung der elektrischen Systemkapazität bei und sind der Schlüssel zur Erfüllung von Power Quality-Standards wie IEEE 519. Ecosinus-Filter formen den verzerrten Strom wieder in die gewünschte sinusförmige Wellenform zurück. Schaffner Ecosinus-Filter können bei praktisch jeder Art von Leistungselektronik mit vorgelagerten Sechs-Puls-Gleichrichtern, 3-Phasen-Dioden- oder Thyristorbrücken eingesetzt werden, bei denen die Oberschwingungsverzerrung des Stroms auf definierte Grenzen reduziert werden muss.

Typische Anwendungen

Geräte mit Sechs-Puls-Gleichrichter im Front-End-Bereich

Motorantriebe

Fabrikautomatisierungsanlagen

Wasser-/Abwasseraufbereitungsanlagen

Lüfter- und Pumpenanwendungen

HVAC-Installationen

Kritische Prozesse

DC-Schnellladegeräte

Technische Spezifikationen

Nennbetriebsspannung

3x380 VAC to 415 VAC ±10%

Überlastfähigkeit

1.6x rated current for 1 minute, once per hour

Arbeitsfrequenz

50 Hz ±1 Hz

Gesamtstromverzerrung der Harmonischen THDi*

≤5% at rated power

Maximaler Gesamtverzerrungsfaktor TDD

According to IEEE 519

Nenneingangsleistung des Motorantriebs

1.1 to 250 kW

HV Prüfspannung

P –> E 2160 VAC (1 s)

Erdungssystem

TN, TT, IT

Effizienz

>98% for rated voltage and power

Überspannungskategorie

OV III (IEC 60664-1 / UL 61800-5-1)

Temperaturbereich (Betrieb und Lagerung)

–25°C to +45°C fully operational

+45°C to +70°C derated operation****

–25°C to +85°C transport and storage

Kühlung

Internal fan cooling or external cooling***

Schutzart

IP 00, IP 20

Entflammbarkeit entsprechend

UL 94 V-2

Design entsprechend

Filter: UL 61800-5-1, EN 61800-5-1

Chokes: EN 61558-2-20 or EN 60076-6

SCCR**

100 kA

MTBF (Mil-HB-217F)

>200,000 h @ 45°C/400 V

* Systemanforderungen: THDv <2%, Unsymmetrie der Netzspannung <1% Hinweis: Die Leistungsangaben in dieser Broschüre beziehen sich auf Sechs-Puls-Dioden-Gleichrichter. SCR-Gleichrichter-Frontends liefern je nach Zündwinkel der Thyristoren andere Ergebnisse. THDi ~5% bei Nennleistung für Filter <6 kW/HP ** Externe UL-zertifizierte Sicherungen erforderlich. Bitte konsultieren Sie das Benutzerhandbuch. *** Bitte prüfen Sie den für die Kühlung erforderlichen Lufteintrittsstrom in der Tabelle weiter unten in diesem Dokument und im Benutzerhandbuch. **** Iderated = Inominal*SQRT((Tmax-Tamb)/(Tmax-Tnominal)) = Inominal*SQRT((70°C-Tamb)/25°C)

* System requirements: THDv <2%, line voltage unbalance <1% Note: performance specifications in this brochure refer to six-pulse diode rectifiers. SCR rectifier front-ends will produce different results, dependent upon the firing angle of the thyristors. THDi ~5% at rated power for filter <6 kW/HP ** External UL-rated fuses required. Please consult the user manual. *** Please check the inlet air flow required for cooling table further in this document and the user manual. **** Iderated = Inominal*SQRT((Tmax-Tamb)/(Tmax-Tnominal)) = Inominal*SQRT((70°C-Tamb)/25°C)
