Produktübersicht

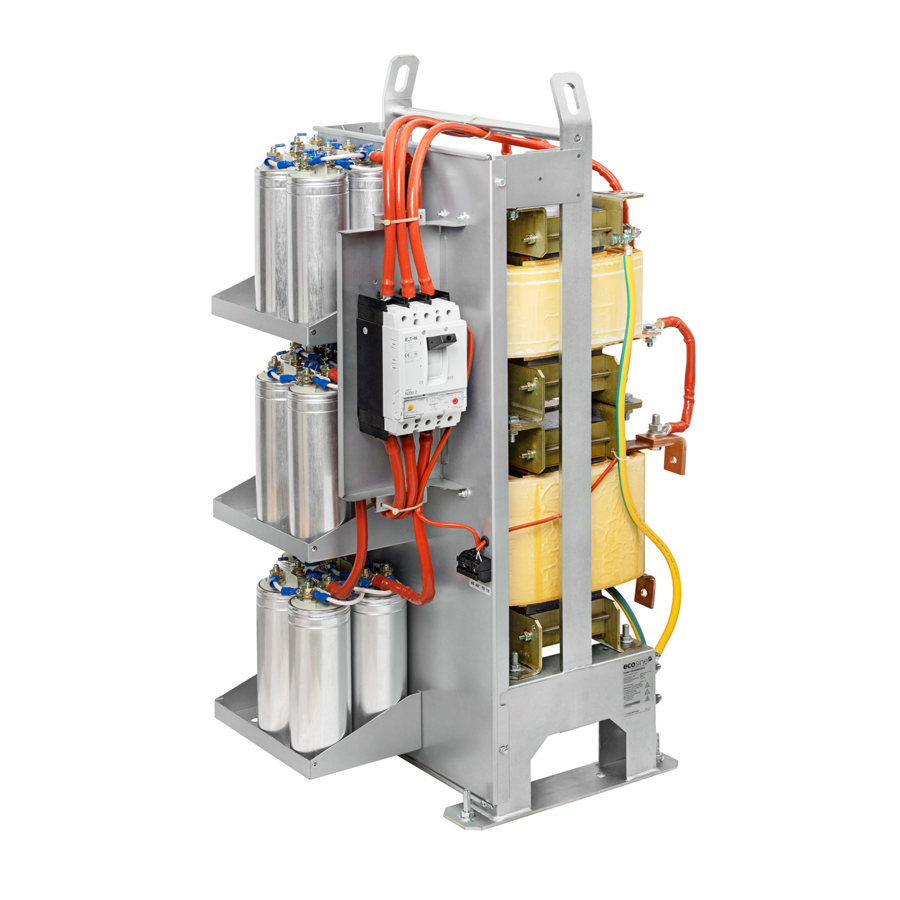

Ecosine max, 480 VAC 60 Hz Passive Oberschwingungsfilter Economy
- Bestes Preis-Leistungs-Verhältnis
- Erreicht 8 % THDi für Diodengleichrichter ohne Ldc und 5 % THDi für Diodengleichrichter mit 4 % Ldc
- Bestes Teillastverhalten seiner Klasse
- Kompaktestes offenes Panel-Design für den Schaltschrankeinbau
- Zuverlässig und robust
- Schnell einsatzbereit
Funktionen und Vorteile
Die Oberschwingungsfilter ecosine von Schaffner stellen eine wirtschaftliche Lösung für die Herausforderung der Oberschwingungsreduzierung in dreiphasigen Stromnetzen unter Last dar. Mit ihrem Plug-and-Play-Ansatz und kompakteren Abmessungen als vergleichbare Produkte lassen sie sich schnell installieren und einfach in Betrieb nehmen. Sie erhöhen die Zuverlässigkeit und Lebensdauer elektrischer Anlagen, tragen zu einer besseren Ausnutzung der elektrischen Systemkapazität bei und sind der Schlüssel zur Erfüllung von Power Quality-Standards wie IEEE 519. Ecosinus-Filter formen den verzerrten Strom wieder in die gewünschte sinusförmige Wellenform zurück. Schaffner Ecosinus-Filter können bei praktisch jeder Art von Leistungselektronik mit vorgelagerten Sechs-Puls-Gleichrichtern, 3-Phasen-Dioden- oder Thyristorbrücken eingesetzt werden, bei denen die Oberschwingungsverzerrung des Stroms auf definierte Grenzen reduziert werden muss.
Typische Anwendungen
Technische Spezifikationen
Nennbetriebsspannung
3x440 VAC to 480 VAC ±10%
Überlastfähigkeit
1.6x rated current for 1 minute, once per hour
Arbeitsfrequenz
60 Hz ±1 Hz
Gesamtstromverzerrung der Harmonischen THDi*
<8% @ rated power for drives without Ldc
<5% @ rated power for drives equipped with 4% Ldc
Maximaler Gesamtverzerrungsfaktor TDD
According to IEEE 519
Nenneingangsleistung des Motorantriebs
350 to 600 HP
HV Prüfspannung
P -> E 2520 VAC (1s)
Erdungssystem
TN, TT, IT
Effizienz
>99% for rated voltage and power
Überspannungskategorie
OV III (IEC 60664-1)
Temperaturbereich (Betrieb und Lagerung)
–25°C to +40°C fully operational
+40°C to +70°C derated operation****
–25°C to +85°C transport and storage
Kühlung
External cooling***
Schutzart
IP 00
Entflammbarkeit entsprechend
UL 94 V-2
Design entsprechend
Filter: UL 61800-5-1, EN 61800-5-1
Chokes: EN 60076-6
SCCR**
100 kA (UL approved)
MTBF (Mil-HB-217F)
>200,000 h @ 40°C/480 V
Typisches elektrisches Schaltbild
