Power Entry Module with EMC- Filter FN370

Vielseitiges gefiltertes Einspeisemodul

FN370

Vielseitiges gefiltertes Einspeisemodul

  • Bemessungsströme bis zu 6 A
  • Einzel- oder Doppelsicherungshalter
  • Sicherungen Ø6,3 x 32 mm oder Ø5 x 20 mm
  • Spannungswähler 100/120/230/240 V
  • Universelle Einsatzmöglichkeiten
  • Optional für medizinische Anwendungen (Typ B)

Funktionen und Vorteile

Gute leitungsgebundene Dämpfungsleistung, basierend auf Drosseln mit hohem Sättigungswiderstand und hervorragendem thermischen Verhalten
Rückseitige/vorderseitige oder Snap-in-Montage
Ein- oder Zweifach-Sicherungshalter
USA ø6. 3 x 32 mm oder EU ø5 x 20 mm Sicherungen
Zwei Dämpfungsleistungsbereiche
Spannungswähler 100/120/230/240 V
Kundenspezifische Ausführungen sind auf Anfrage erhältlich

Typische Anwendungen

Portable elektrische und elektronische Geräte
Konsumgüter
EDV- und Bürogeräte
Einphasen-Netzteile, Schaltnetzteile
Prüf- und Messgeräte
Medizinische Geräte

Technische Spezifikationen

Maximale Dauerbetriebsspannung

250 VAC, 50/60 Hz

Nennbetriebsspannung

230 VAC

Nennströme

2 to 6 A @ 40°C

Arbeitsfrequenz

DC to 400 Hz

HV Prüfspannung

P –> PE 2000 VAC for 2 sec (standard types)

P –> PE 2500 VAC for 2 sec (B types)

P –> N 760 VAC for 2 sec

Temperaturbereich (Betrieb und Lagerung)

-25°C to +85°C (25/85/21)

Schutzart

IP 40 according to IEC 60529

Entflammbarkeit entsprechend

UL 94 V-0

Design entsprechend

UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939

MTBF (Mil-HB-217F)

>550,000 h @ 40°C/230 V

Funktion

Series/parallel

Beschreibung des Spannungswählers

VOL-SE 4SP-4

Spannungskennzeichnung

&nbsp

1

100

2

120

3

230

4

240

Geschlossener interner Kontakt entsprechend

&nbsp

1 (100)

a, c, e

2 (120)

b, c, e

3 (230)

a, d

4 (240)

b, d

* Andere gewählte Spannungskennzeichnung auf Anfrage.
* Other selected voltage marking on request.

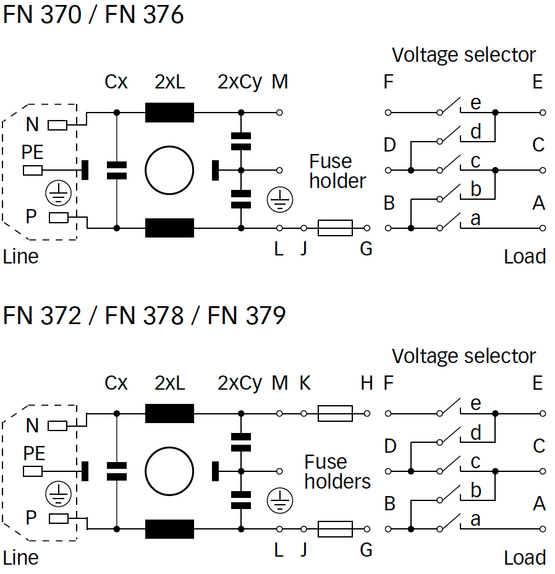

Typisches elektrisches Schaltbild

FN370

Zulassungen und Konformität

UL Recognized Label
CSA Label
VDE Label
RoHS Label
CE Label
UKCA Label
