Kostengünstiger PCB-Filter
- Bemessungsströme von 0,5 bis 6,5 A
- Kompaktes PCB-montierbares Design
- Sehr flaches Profil
- Optional medizinische Versionen (B-Typ)
Funktionen und Vorteile
Gute leitungsgebundene Dämpfungsleistung, basierend auf Drosseln mit hohem Sättigungswiderstand und hervorragendem thermischen Verhalten
Typische Anwendungen
Elektrische und elektronische Geräte
Technische Spezifikationen
Maximale Dauerbetriebsspannung
250 VAC, 50/60 Hz
Nennbetriebsspannung
230 VAC
Nennströme
0.5 to 6.5 A @ 40°C
Arbeitsfrequenz
DC to 400 Hz
HV Prüfspannung
P –> PE 2000 VAC for 2 sec (standard types)
P –> PE 2500 VAC for 2 sec (B types)
P –> N 760 VAC for 2 sec
Temperaturbereich (Betrieb und Lagerung)
-25°C to +100°C (25/100/21)
Entflammbarkeit entsprechend
UL 94 V-0 or better
Design entsprechend
UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
MTBF (Mil-HB-217F)
>1,900,000 h @ 40°C/230 V

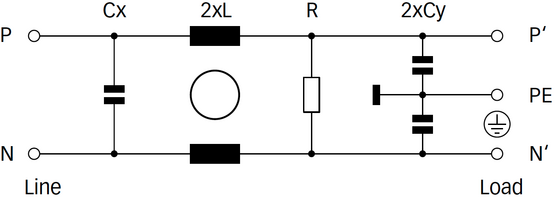

Typisches elektrisches Schaltbild
Zulassungen und Konformität
