Legacy Products FN5020

Sinus-Ausgangsfilter für Hochgeschwindigkeits-Motorantriebe

FN5020

Sinus-Ausgangsfilter für Hochgeschwindigkeits-Motorantriebe

  • Glättung der PWM-Ausgangsspannungen
  • Erhöhung der Lebensdauer von teuren Hochgeschwindigkeitsmotoren
  • Reduzierung der hörbaren Motorgeräusche
  • Verbesserung der Systemzuverlässigkeit
  • Produktionsbetriebszeit für betriebskritische Anwendungen

Funktionen und Vorteile

Eignung für schnelle Drehfelder bis 600 Hz
Umwandlung des PWM-Ausgangssignals (symmetrische Spannungskomponenten) von Motorantrieben in eine glatte Sinuswelle mit geringer Restwelligkeit
Begrenzung von vorzeitigen Motorschäden durch hohe dv/dt, Überspannungen, Motorüberhitzung und Wirbelstromverluste
Signifikant erhöhte Lebensdauer von teuren (Hochgeschwindigkeits-)Motoren
Reduzierung der Impulsbelastung von Motorantriebs-IGBTs und der parasitären Verluste auf langen geschirmten Motorkabeln
Weniger Störausbreitung auf benachbarte Geräte oder Leitungen
Verbesserte Drosselkonstruktion zur Minimierung von Filterverlusten und Spannungsabfall
IP 20-Schutz, berührungssichere Anschlüsse und Temperaturüberwachungsfunktion zur Erhöhung der allgemeinen Gerätesicherheit

Typische Anwendungen

Motorantriebe und Motoren in Hochgeschwindigkeitsanwendungen, wie:






Hochgeschwindigkeitsspindeln
Textilmaschinen
Laser
Militärische Geräte (400 Hz)

Motorantriebsanwendungen mit mittleren bis langen Motorkabeln und/oder mit mehreren Motoren in Parallelschaltung, wie:







Pumpen
Förderanlagen

Technische Spezifikationen

Maximale Dauerbetriebsspannung

3x500/288 VAC

Nennströme

25 to 120 A @ 50°C

Zwischenkreisspannung

1000 VDC max.

Überlastfähigkeit

1.5x rated current for 1 minute, once per hour

Restwelligkeitsspannung

<5%

Motorfrequenz

0 to 600 Hz

0 to 600 Hz

Motorkabellänge

200 m max.

Schaltfrequenz

6 to 15 kHz

6 to 15 15

HV Prüfspannung

P –> E 2000 VAC for 2 sec

P –> P 1000 VDC for 2 sec

Temperaturbereich (Betrieb und Lagerung)

-25°C to +100°C (25/100/21)

Schutzart

IP 20

Entflammbarkeit entsprechend

UL 94 V-0

Design entsprechend

UL 1283, CSA 22.2 No. 8 1986

Lebensdauer (berechnet)

>10 years (25, 55 A)

~5 years (75, 120 A)

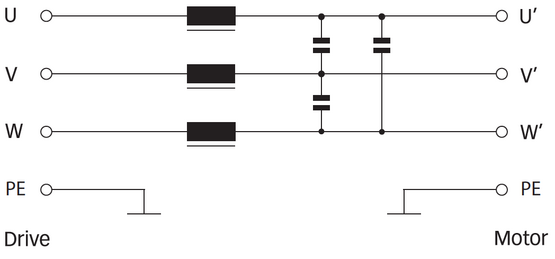

Typisches elektrisches Schaltbild

FN5020

Zulassungen und Konformität

RoHS Label
