FN756XFN756X

Feedthrough Capacitors FN756X

DC-Durchführungskondensator

FN756X

DC-Durchführungskondensator

  • EN/IEC 60384-14 Zulassung
  • Nennströme von 10 bis 200 A
  • 2,5 kV Impulstestfähigkeit
  • Kondensator der Klasse Y4

Funktionen und Vorteile

Sehr niedrige interne Serieninduktivität
Sehr hohe Eigenresonanzfrequenz
Selbstheilendes Dielektrikum
Hohe Qualität und Zuverlässigkeit
Durchsteckmontage
Verdrehsicherung
Kundenspezifische oder Doppelausführungen auf Anfrage

Typische Anwendungen

Netzfilter für 48 VDC-Batteriestrom
Erhöhung der System- und Informationssicherheit
Telekom-Basisstationen
Vermittlungs- und Mobilfunkgeräte
Computerserver
USV-Netzteile
Medizinische Geräte

Technische Spezifikationen

Maximale Dauerbetriebsspannung

130 DC (UL, ENEC)

130 VAC, 50/60 Hz (UL, ENEC)

650 VDC max

Nennströme

10 to 200 A @ 60°C

HV Prüfspannung

1700 VDC for 2 sec

Temperaturbereich (Betrieb und Lagerung)

-40°C to +100°C (40/100/21)

Entflammbarkeit entsprechend

UL 94 V-0

Kondensatorklasse

Y4

MTBF (Mil-HB-217F)

<200 A:>1,400,000 h @ 60°C/130 V

=200 A:>450,000 h @ 60°C/130 V

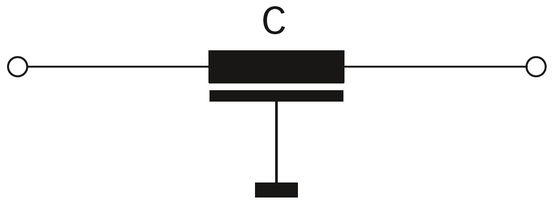

Typisches elektrisches Schaltbild

FN756X

Zulassungen und Konformität

UL Recognized Label
ENEC 14 Label
RoHS Label
