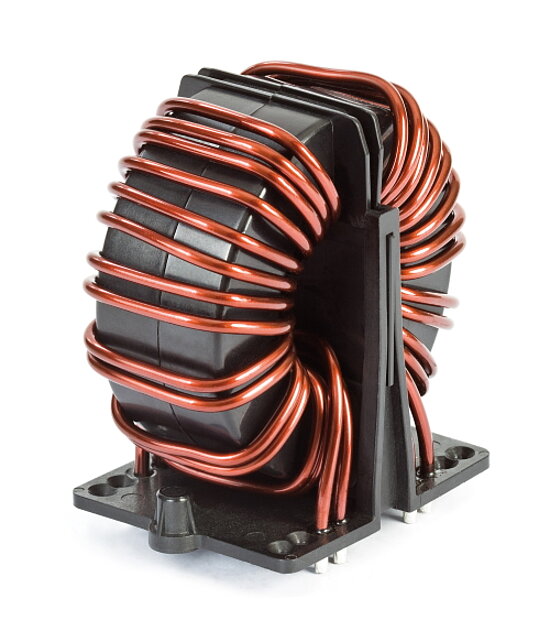

EMC / RFI Chokes RB series

Stromkompensierte Drosseln

RB series

Stromkompensierte Drosseln

  • Bemessungsströme von 16 bis 50 A
  • Bis zu 600 VAC oder 1000 VDC
  • 2 und 3-Leiter-Konfigurationen
  • Horizontale und vertikale PCB-Montagetypen
  • Robustes Sättigungs- und Wärmeverhalten
  • Offene Konstruktion für Zwangs- und Konvektionskühlung
  • Klare Pinbelegung für einfaches PCB-Design

Funktionen und Vorteile

Kosteneffiziente Leiterplattendesigns für bis zu 80 A mit Zwangskühlung*
Kompakte Größe und geringes Gewicht
Niedriger magnetischer Streufluss
Exzellente Wicklungsisolierung
Standardisierter Footprint
Breiter Bereich an Induktivitätswerten
Kundenspezifische spezifische Versionen auf Anfrage
Auswertungsplatine und PCB-Footprints verfügbar


*Siehe Anwendungshinweis für Zwangskühlung

Typische Anwendungen

Wechselstrom- und Gleichstromfilterung für Antriebe der mittleren Leistungsklasse, Photovoltaik-Wechselrichter, Schnellladegeräte, Ladestationen, USV und Schaltnetzteile
Filter mit geringem Ableitstromrauschen oder verbesserter Immunität gegen Netzstörungen
Elektronische Geräte, Automatisierung
Umrichter

Technische Spezifikationen

Nennströme

16 to 50 A @ 60°C convection cooling

Arbeitsfrequenz

DC to 400 Hz

HV Prüfspannung

&nbsp

Nenninduktivität

0.2 to 3 MILLIHENRY

Betriebsspannung

600 VAC

1000 VDC

Temperaturbereich (Betrieb und Lagerung)

-40°C to +125°C (40/125/21) acc. IEC 60068-1

Kühlung

convection/forced cooling

Entflammbarkeit entsprechend

UL 94 V-0

MTBF (Mil-HB-217F)

>5,000,000 h @ 50°C/400 V
