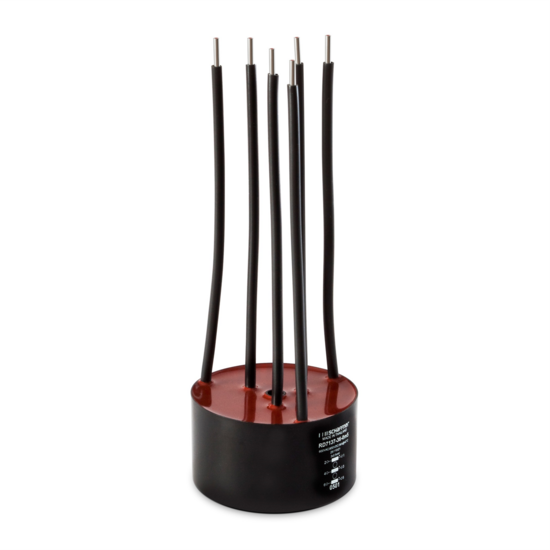

EMC / RFI Chokes RD series

Stromkompensierte Drosseln

RD series

Stromkompensierte Drosseln

  • Nennströme von 6 bis 64 A
  • Bis zu 600 VAC oder 850 VDC
  • Gleichstrom bis 400 Hz Frequenzen
  • Doppel-, Dreifach- und Vierfach-Choke-Konfigurationen

Funktionen und Vorteile

Hoher Sättigungswiderstand und exzellentes thermisches Verhalten
Durchgangsloch- oder Drahtanschlüsse
Doppel-, Dreifach- und Vierfach-Drosselkonfiguration
Bis zu 64 A Vierfach-Konfiguration
Mehrere Gehäuseoptionen
Kundenspezifische Versionen sind auf Anfrage erhältlich

Typische Anwendungen

Phasenanpassungsschaltungen in Kombination mit Sättigungsdrosseln
EMI-Eingangsfilter
zur Unterdrückung von Geräten ohne Erdanschluss
zur Unterdrückung hoher Störpegel

Technische Spezifikationen

Nennströme

6 to 64 A @ 40°C

Arbeitsfrequenz

DC to 400 Hz

HV Prüfspannung

&nbsp

Wicklung zu Gehäuse

4000 VAC, 60 sec, guaranteed

Wicklung zu Wicklung

2500 V, 50 Hz, 2 sec, factory test

2500 VAC, 60 sec, guaranteed

Nenninduktivität

0.2 to 25 MILLIHENRY

Betriebsspannung

600 VAC/850 VDC

Stossstrom bei 10 ms

20 x I<sub>N</sub> @ 25 °C

Temperaturbereich (Betrieb und Lagerung)

-25°C to +110°C (25/110/21)

Entflammbarkeit entsprechend

UL 94 V-0 (insulation tubes UL 94 V-2)

MTBF (Mil-HB-217F)

>5,000,000 h @ 40°C/650 V

Zulassungen und Konformität

RoHS Label
