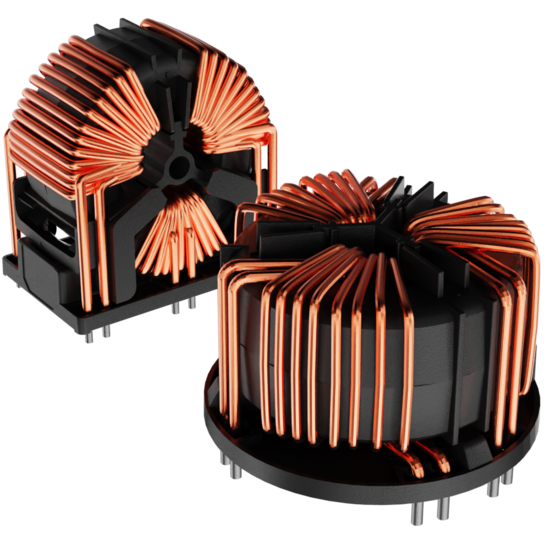

Stromkompensierte Drosseln
- Bemessungsströme von 6 bis 20 A
- Bis zu 600 VAC und VDC
- 2 und 3-Leiter-Konfigurationen
- Horizontale und vertikale PCB-Montagetypen
- Robustes Sättigungs- und Wärmeverhalten
- Offene Konstruktion für Zwangs- und Konvektionskühlung
- Klare Pinbelegung für einfaches PCB-Design
Funktionen und Vorteile
Kosteneffiziente Leiterplattendesigns für bis zu 32 A mit Zwangskühlung *
Typische Anwendungen
Wechselstrom- und Gleichstromfilterung für Antriebe der mittleren Leistungsklasse, Photovoltaik-Wechselrichter, Schnellladegeräte, Ladestationen, USV und Schaltnetzteile
Technische Spezifikationen
Nennströme
25 A to 63 A
Arbeitsfrequenz
50 Hz to 400 Hz
Luft- und Kriechstrecken
Coil-Coil: > 6.3 mm / Coil-Core: > 5.5 mm (acc. IEC 60938-2)
HV Prüfspannung
3 kVAC for 2s (coil to coil)
Repetition with max. 80 % of the specified values
Nenninduktivität
0.3 - 1.5 mH
Betriebsspannung
600 VAC
Überspannungskategorie
III (acc. IEC60664-1)
Verschmutzungsgrad
2 (acc. IEC60664-1)
Temperaturbereich (Betrieb und Lagerung)
-40 °C to 125 °C
Klimaklasse
40/125/56 (acc. IEC60068-1)
Höhe
2000 m (current and voltage derating above)
Entflammbarkeit entsprechend
UL 94 - V0
Vibration und Schock
10 Hz to 55 Hz (24 cycles, acc. IEC 60938-1)
30 g / 18 ms (3 cycles, acc. IEC 60938-1)
Design entsprechend
IEC 60938-1/-2
UL 1446
MTBF (Mil-HB-217F)
>2,000,000 h @ 50°C/400 V
