Mehrstufiger AC/DC-EMV-Filter für universelle Anwendungen

Bemessungsströme von 1 bis 30 A
Hohe Differenz- und Gleichtaktdämpfung
Optional medizinische Versionen (Typ B)
Optional Sicherheitsversionen (Typ A)

Articles

Article	Rated Current @ambient	Leakage current IEC60939	Power Loss	Inductance	Capacitance		Resistance	Input/Output connections (Nm)	Distribution stock	Compare	Read More
Article	Rated Current @ambient	Leakage current IEC60939	Power Loss	L1	Cx1 (µF)	Cy1 (nF)	Resistance	Input terminal	Distribution stock	Compare	Read More
FN2060-10-08	10	0.66	4.3	0.8	0.47	4.7	470	Threaded stud
FN2060-1-06	1	0.66	1.6	12	0.22	4.7	1000
FN2060-1-07	1	0.66	1.6	12	0.22	4.7	1000	Wire Lead
FN2060-3-06	3	0.66	2.2	2.5	0.22	4.7	1000
FN2060-3-07	3	0.66	2.2	2.5	0.22	4.7	1000	Wire Lead
FN2060-6-06	6	0.66	3.2	0.97	0.22	4.7	1000
FN2060-6-07	6	0.66	3.2	0.97	0.22	4.7	1000	Wire Lead
FN2060-10-06	10	0.66	4.3	0.8	0.47	4.7	470
FN2060-10-07	10	0.66	4.3	0.8	0.47	4.7	470	Wire Lead
FN2060-12-06	12	0.66	6.2	0.58	0.47	4.7	470
FN2060-12-07	12	0.66	6.2	0.58	0.47	4.7	470	Wire Lead
FN2060-12-08	12	0.66	6.2	0.58	0.47	4.7	470	Threaded stud
FN2060-16-06	16	0.66	4.4	0.65	0.33	4.7	1000
FN2060-16-07	16	0.66	4.4	0.65	0.33	4.7	1000	Wire Lead
FN2060-16-08	16	0.66	4.4	0.65	0.33	4.7	1000	Threaded stud
FN2060-20-06	20	0.66	5.3	0.6	1	4.7	220
FN2060-20-08	20	0.66	5.3	0.6	1	4.7	220	Threaded stud
FN2060-30-08	30	1.41	9.1	0.6	1	10	220	Threaded stud
FN2060A-3-06	3	0.07	2.2	2.5	2.2	0.47	1000
FN2060A-6-06	6	0.07	3.2	0.97	0.22	0.47	1000
FN2060A-10-06	10	0.07	4.3	0.8	0.47	0.47	470
FN2060A-12-06	12	0.07	6.2	0.58	0.47	0.47	470
FN2060A-16-06	16	0.07	4.4	0.65	0.33	0.47	1000
FN2060A-16-08	16	0.07	4.4	0.65	0.33	0.47	1000	Threaded stud
FN2060A-20-06	20	0.07	5.3	0.6	1	0.47	220
FN2060A-20-08	20	0.07	5.3	0.6	1	0.47	220	Threaded stud
FN2060A-30-08	30	0.07	9.1	0.6	1	0.47	220	Threaded stud
FN2060B-1-06	1	0	1.6	12	0.22		1000
FN2060B-1-07	1	0	1.6	12	0.22		1000	Wire Lead
FN2060B-3-06	3	0	2.2	2.5	0.22		1000
FN2060B-6-06	6	0	3.2	0.97	0.22		1000
FN2060B-10-06	10	0	4.3	0.8	0.47		470
FN2060B-12-06	12	0	6.2	0.58	0.47		470
FN2060B-16-06	16	0	4.4	0.65	0.33		1000
FN2060B-16-07	16	0	4.4	0.65	0.33		1000	Wire Lead
FN2060B-20-06	20	0	5.3	0.6	1		220
FN2060B-20-08	20	0	5.3	0.6	1		220	Threaded stud
FN2060B-30-08	30	0	9.1	0.6	1		220	Threaded stud
FN2060L-12-06	12	2.59

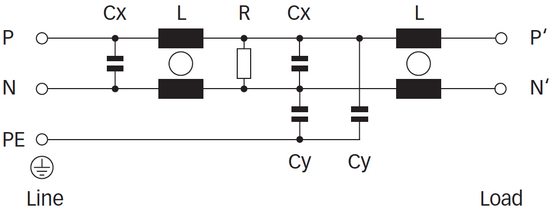

Funktionen und Vorteile

FN 2060 zweistufige Filter sind für die einfache und schnelle Chassismontage konzipiert

FN 2060 B Versionen ohne Kondensatoren gegen Erde entsprechen 1MOP für ME (medizinische Geräte) gem. IEC 60601-1

FN 2060 A Version mit niedriger Kapazität gegen Erde für sicherheitskritische Anwendungen mit der Notwendigkeit niedriger Ableitströme

Alle Filter bieten eine hohe leitungsgebundene Dämpfungsleistung, basierend auf Drosseln mit hohem Sättigungswiderstand und exzellentem thermischen Verhalten

FN 2060 zweistufige Filter sind für verrauschte Anwendungen konzipiert, die eine gute Differenz- und Gleichtaktdämpfung erfordern

FN 2060 Filter sind auch als einstufige Filter erhältlich (FN 2010 Serie)

Vielfältige Anschlussoptionen ermöglichen die Auswahl der gewünschten Anschlussart

Typische Anwendungen

Elektrische und elektronische Geräte

Konsumgüter

Haushaltsgeräte

Gebäudeautomation

Industrielle Anwendungen

Maschinenbau

Medizinische Geräte

Elektronische Datenverarbeitungsgeräte

Büroautomations- und Datenkommunikationsgeräte

Verschiedene laute Anwendungen, die gute Filterleistung erfordern

Technische Spezifikationen

Maximale Dauerbetriebsspannung

250 VAC, 50/60 Hz

250 VDC

Nennbetriebsspannung

230 VAC

Nennströme

1 to 30 A @ 40°C

Arbeitsfrequenz

DC to 400 Hz

HV Prüfspannung

P –> PE 2000 VAC for 2 sec

P –> PE 2500 VAC for 2 sec (B types)

P –> N 1100 VDC for 2 sec

Überspannungskategorie

II acc. IEC 60664-1

Verschmutzungsgrad

2 acc. IEC 60664-1

Temperaturbereich (Betrieb und Lagerung)

-25°C to +100°C (25/100/21)**

Höhe

2000m (above derating applies)**

Entflammbarkeit entsprechend

Laces for -07 version: UL 94 VW-1

Terminal plastic for -06/-08 version: UL 94 V-0

Grommet for -07 version: UL 94 V-0

Zertifiziert nach

UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 (applies to AC and DC applications)

Design entsprechend

UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939

MTBF (Mil-HB-217F)

>950,000 h @ 40°C/230 V

1,650,000 h (B types) @ 40°C/230 V

* maximale Effektiv-Betriebsspannung bei Nennfrequenz oder die maximale Betriebs-Gleichspannung ** für spezielle Anforderungen, die über diese Spezifikation hinausgehen (z.B. -40 °C oder größere Höhenlage), wenden Sie sich bitte an Ihr lokales Schaffner-Verkaufsbüro

* maximum RMS operating voltage at rated frequency or the maximum DC operating voltage ** for dedicated requests exceeding this specification (e.g. -40 °C or higher altitude) please contact your local Schaffner Sales office
