Mehrstufiger AC/DC EMV-Filter mit ausgezeichneter Dämpfungsleistung

Bemessungsströme von 1 bis 30 A

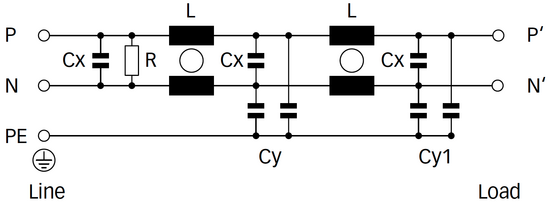

Zweistufiger Filter
Sehr hohe Differential- und Gleichtaktdämpfung
Optional medizinische Versionen (Typ B)
Optional Sicherheitsversionen (Typ A)
Optional Versionen mit erhöhter Leistung
Optional Überspannungsschutz (Typ Z)

Articles

Article	Rated Current @ambient	Leakage current IEC60939	Power Loss	Inductance	Capacitance			Resistance	Input/Output connections (Nm)	Distribution stock	Compare	Read More
Article	Rated Current @ambient	Leakage current IEC60939	Power Loss	L1	Cx1 (µF)	Cy1 (nF)	Cy2 (nF)	Resistance	Input terminal	Distribution stock	Compare	Read More
FN2090-1-06	1	0.45	1.8	20	0.22	2.2	1	680
FN2090-1-07	1	0.45	1.8	20	0.22	2.2	1	680	Wire Lead
FN2090-3-06	3	0.45	3.7	14	0.33	2.2	1	470
FN2090-4-06	4	0.45	6.4	14	0.33	2.2	1	470
FN2090-4-07	4	0.45	6.4	14	0.33	2.2	1	470	Wire Lead
FN2090-6-06	6	0.61	7.1	8	0.47	3.3	1	330
FN2090-6-07	6	0.61	7.1	8	0.47	3.3	1	330	Wire Lead
FN2090-6-08	6	0.61	7.1	8	0.47	3.3	1	330	Threaded stud
FN2090-8-06	8	0.61	7.7	8	0.47	0.47	0.47	330
FN2090-10-06	10	0.61	8.4	8	0.47	3.3	1	330
FN2090-10-07	10	0.61	8.4	8	0.47	3.3	1	330	Wire Lead
FN2090-10-08	10	0.61	8.4	8	0.47	3.3	1	330	Threaded stud
FN2090-12-06	12	0.93	12.1	4	1	10	1	220
FN2090-12-08	12	0.93	12.1	4	1	10	1	220	Threaded stud
FN2090-16-06	16	0.93	10.7	4	1	10	1	220
FN2090-16-07	16	0.93	10.7	4	1	10	1	220	Wire Lead
FN2090-20-06	20	0.93	8.2	2.7	1	10	1	220
FN2090-20-08	20	0.93	8.2	2.7	1	10	1	220	Threaded stud
FN2090-30-08	30	0.93	10.1	1.5	1	10	1	220	Threaded stud
FN2090A-1-06	1	0.14	1.8	20	0.22	0.47	0.47	680
FN2090A-3-06	3	0.14	3.7	14	0.33	0.47	0.47	470
FN2090A-4-06	4	0.14	6.4	14	0.33	0.47	0.47	470
FN2090A-6-06	6	0.14	7.1	8	0.47	0.47	0.47	330
FN2090A-8-06	8	0.14	7.7	8	0.47	0.47	0.47	330
FN2090A-8-07	8		8.2	8	0.47	0.47	0.47	330	Wire Lead
FN2090A-10-06	10	0.14	8.4	8	0.47	0.47	0.47	330
FN2090A-12-06	12	0.14	12.1	4	1	0.47	0.47	220
FN2090A-16-06	16	0.14	10.7	4	1	0.47	0.47	220
FN2090A-20-06	20	0.14	8.2	2.7	1	0.47	0.47	220
FN2090A-20-08	20	0.14	8.2	2.7	1	0.47	0.47	220	Threaded stud
FN2090AZ-20-06	20	0.14		2.7	1	0.47	0.47	220
FN2090B-1-06	1	0	1.8	20	0.22			680
FN2090BZ-1-06	1	0	1.8	20	0.22			680
FN2090B-3-06	3	0	3.7	14	0.33			470
FN2090BZ-3-06	3	0	3.7	14	0.33			470
FN2090B-4-06	4	0	6.4	14	0.33			470
FN2090B-4-07	4	0	6.4	14	0.33			470	Wire Lead
FN2090BZ-4-06	4	0	6.4	14	0.33			470
FN2090B-6-06	6	0	7.1	8	0.47			330
FN2090BZ-6-06	6	0	7.1	8	0.47			330
FN2090B-8-06	8	0	7.7	8	0.47			330
FN2090BZ-8-06	8	0	7.7	8	0.47			330
FN2090B-10-06	10	0	8.4	8	0.47			330
FN2090B-10-07	10	0	8.4	8	0.47			330	Wire Lead
FN2090B-1-07	10		1.8	20	0.22			680	Wire Lead
FN2090BZ-10-06	10	0	8.4	8	0.47			330
FN2090B-12-06	12	0	12.1	4	1			220
FN2090BZ-12-06	12	0	12.1	4	1			220
FN2090B-16-06	16	0	10.7	4	1			220
FN2090B-16-07	16	0	10.7	4	1			220	Wire Lead
FN2090BZ-16-06	16	0	10.7	4	1			220
FN2090B-20-06	20	0	8.2	2.7	1			220
FN2090B-20-08	20	0	8.2	2.7	1			220	Threaded stud
FN2090BZ-20-06	20	0	8.2	2.7	1			220
FN2090B-30-08	30	0	10.1	1.5	1			220	Threaded stud
FN2090BZ-30-08	30	0	10.1	1.5	1			220	Threaded stud
FN2090H1H1-16-06	16	1.98
FN2090KK-1-06	1	3.18	1.8	20	0.22	22	22	680
FN2090KK-1-07	1	3.46	1.8	20	0.22	22	22	680	Wire Lead
FN2090LL-10-06	10	4.77	8.4	8	0.47	33	33	330
FN2090LL-10-08	10	4.77	8.4	8	0.47	33	33	330	Threaded stud
FN2090LL-12-06	12	4.77	12.1	4	1	33	33	220
FN2090LL-12-08	12	4.77	12.1	4	1	33	33	220	Threaded stud
FN2090LL-16-06	16	4.77	10.7	4	1	33	33	220
FN2090LL-20-06	20	4.77	8.2	2.7	1	33	33	220
FN2090LL-20-08	20	4.77	8.2	2.7	1	33	33	220	Threaded stud
FN2090LL-30-08	30	4.77	10.1	1.5	1	33	33	220	Threaded stud
FN2090NN-4-06	1	14.5	6.4	14	0.33	100	100	470
FN2090NN-3-06	3	14.5	3.7	14	0.33	100	100	470
FN2090NN-6-06	6	14.5	7.1	8	0.47	100	100	330
FN2090NN-8-06	8	14.5	7.7	8	0.47	100	100	330
FN2090Z-1-06	1	0.45	1.8	20	0.22	2.22	1	680
FN2090Z-3-06	3	0.45	3.7	14	0.33	2.2	1	470
FN2090Z-4-06	4	0.45	6.4	14	0.33	2.2	1	470
FN2090Z-6-06	6	0.61	7.1	8	0.47	3.3	1	330
FN2090Z-6-07	6	0.61	7.1	8	0.47	3.3	1	330	Wire Lead
FN2090Z-8-06	8	0.61	7.7	8	0.47	0.47	0.47	330
FN2090Z-10-06	10	0.61	8.4	8	0.47	3.3	1	330
FN2090Z-10-08	10	0.61	8.4	8	0.47	3.3	1	330	Threaded stud
FN2090Z-12-06	12	0.86	12.1	4	1	10	1	220
FN2090Z-12-08	12	0.86	12.1	4	1	10	1	220	Threaded stud
FN2090Z-16-06	16	0.86	10.7	4	1	10	1	220
FN2090Z-20-06	20	0.86	8.2	2.7	1	10	1	220
FN2090Z-20-08	20	0.86	8.2	2.7	1	10	1	220	Threaded stud
FN2090Z-30-08	30	0.86	10.1	1.5	1	10	1	220	Threaded stud

Funktionen und Vorteile

FN 2090 zweistufige Filter sind für eine einfache und schnelle Chassismontage konzipiert.

FN 2090 B Versionen ohne Kondensatoren gegen Erde entsprechen 1MOP für ME (medizinische Geräte) nach IEC 60601-1

FN 2090 A Versionen mit niedriger Kapazität gegen Erde für sicherheitskritische Anwendungen mit der Forderung nach niedrigen Ableitströmen.

FN 2090-Filter bieten eine optimierte Filterreihe für leistungsstärkere AC- und DC-Anwendungen, bei gleicher kompakter Größe (KK-, LL-, NN-Typen)

Alle Filter bieten eine außergewöhnliche leitungsgebundene Dämpfungsleistung, basierend auf Drosseln mit hochpermeablem Kernmaterial.

FN 2090 zweistufige Filter sind für laute Anwendungen konzipiert, die eine hervorragende Filterleistung erfordern.

Die höhere Induktivität bietet eine verbesserte Dämpfungsleistung bei gleichem Formfaktor wie die Serien FN 2060 und FN 2080.

Alle FN 2090-Filter können optional mit einem Überspannungsschutz (Z-Typ) geliefert werden.

FN 2090-Filter sind auch als einstufige Filter (FN 2030-Serie) erhältlich.

Vielfältige Anschlussoptionen ermöglichen die Auswahl der gewünschten Anschlussart.

Typische Anwendungen

Elektrische und elektronische Geräte

Konsumgüter

Haushaltsgeräte

Gebäudeautomation

Industrielle Anwendungen

Maschinenbau

Medizinische Geräte

Elektronische Datenverarbeitungsgeräte

Büroautomation und Datenkommunikation

Verschiedene laute Anwendungen, die eine hohe Filterleistung erfordern

Technische Spezifikationen

Maximale Dauerbetriebsspannung

250 VAC, 50/60 Hz

250 VDC

Nennbetriebsspannung

230 VAC

Nennströme

1 to 30 A @ 40°C

Arbeitsfrequenz

DC to 400 Hz

HV Prüfspannung

P –> N 1100 VDC for 2 sec

P –> PE 2000 VAC for 2 sec (equiv. cap <88 nF)

P –> PE 2550 VDC for 2 sec (equiv. cap >88 nF)

P –> PE 2500 VAC for 2 sec (B types)

Überspannungskategorie

II acc. IEC 60664-1

Verschmutzungsgrad

2 acc. IEC 60664-1

Überspannungsschutz (Typ Z)

Helps compliance to IEC61000-4-5 (Differential Mode only)

Temperaturbereich (Betrieb und Lagerung)

-25°C to +100°C (25/100/21)**

Höhe

2000m (above derating applies)**

Entflammbarkeit entsprechend

Laces for -07 version: UL 94 VW-1

Terminal plastic for -06/-08 version: UL 94 V-0

Grommet for -07 version: UL 94 V-0

Zertifiziert nach

UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 (applies to AC and DC applications)

MTBF (Mil-HB-217F)

≤10 A:>1,300,000 h @ 40°C/230 V

≥12 A:>1,100,000 h @ 40°C/230 V

* maximale Effektiv-Betriebsspannung bei Nennfrequenz oder die maximale DC-Betriebsspannung ** für spezielle Anforderungen, die über diese Spezifikation hinausgehen (z.B. -40 °C oder größere Höhenlage), wenden Sie sich bitte an Ihr lokales Schaffner-Verkaufsbüro

* maximum RMS operating voltage at rated frequency or the maximum DC operating voltage ** for dedicated requests exceeding this specification (e.g. -40 °C or higher altitude) please contact your local Schaffner Sales office
