Sicherer und ergonomischer EMV-Filter mit sehr geringem Ableitstrom
- Glatter Sinusverlauf ohne Spannungsspitzen
- Motorschutz gegen Pulsmusterstress
- Verbesserung der Systemzuverlässigkeit
- Reduzierung der Lagerströme
- Ideal für Nachrüstungen
- Passend für große Motorkabellängen (<2000 m)
- Motorantriebsleistungsbereich bis zu 1.200 kW
Articles
| Article | Rated Current @ambient | Inductance | Capacitance | Resistance | Distribution stock | Compare | Read More | ||
|---|---|---|---|---|---|---|---|---|---|
| L1 | Cx1 (µF) | Cy1 (nF) | |||||||
 | FN2450B-6-61 | 6 | 10.5 | 0.47 | 1 | ||||
| FN2450B-10-61 | 10 | 4.9 | 0.47 | 1 | ||||
| FN2450B-16-61 | 16 | 1.84 | 0.47 | 1 | ||||
| FN2450B-20-61 | 20 | 0.94 | 0.47 | 1 | ||||
| FN2450F-6-61 | 6 | 10.5 | 0.47 | 3.3 | 1 | |||
| FN2450F-10-61 | 10 | 4.9 | 0.47 | 3.3 | 1 | |||
| FN2450F-16-61 | 16 | 1.84 | 0.47 | 3.3 | 1 | |||
| FN2450F-20-61 | 20 | 0.94 | 0.47 | 3.3 | 1 | |||
| FN2450G-6-61 | 6 | 10.5 | 0.47 | 4.7 | 1 | |||
| FN2450G-10-61 | 10 | 4.9 | 0.47 | 4.7 | 1 | |||
| FN2450G-16-61 | 16 | 1.84 | 0.47 | 4.7 | 1 | |||
| FN2450G-20-61 | 20 | 0.94 | 0.47 | 4.7 | 1 | |||
Funktionen und Vorteile
Ein Kunststoffgehäuse und eine metallische Erdungsplatte werden geschickt kombiniert, um ein möglichst geringes Produktgewicht zu erreichen, ohne das EMV-Verhalten zu beeinträchtigen
Typische Anwendungen
Elektrische und elektronische Geräte
Technische Spezifikationen
Maximale Dauerbetriebsspannung
250 VAC, 50/60 Hz
Nennbetriebsspannung
230 VAC
Nennströme
6 to 20 A @ 55°C
Arbeitsfrequenz
DC to 400 Hz
HV Prüfspannung
P/N -> E 2500 VAC for 60 sec * (FN2450G & FN2450F)
P/N -> E 4000 VAC for 60 sec * (FN2450B)
P -> N 1100 VDC for 2 sec *
Temperaturbereich (Betrieb und Lagerung)
-25°C to +100°C (25/100/21)
Entflammbarkeit entsprechend
UL 94 V-0 (safety covers UL 94V-1)
Design entsprechend
UL 1283, CSA 22.2 No. 8 1986,
IEC/EN 60939, EN 60601-1
MTBF (Mil-HB-217F)
>180,000 h@ 55°C/230 V
* Type testing only
* Type testing only

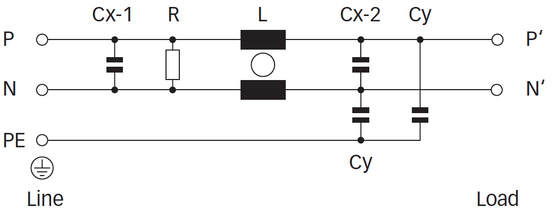

Typisches elektrisches Schaltbild
Zulassungen und Konformität
