DIN-Schienen EMV-Filter mit minimalem Ableitstrom
- Kompaktes Filterkonzept nach dem neuesten Stand der Technik
- Leichtes Kunststoffgehäuse
- Minimierter Filterableitstrom
- Klappbare Sicherheitsabdeckungen
- Revolutionäre eingebettete Filterklemmen
- Option für Gehäuse- oder DIN-Schienenmontage
- Wählbare Leistungsstufe
- Umweltfreundliches Design ohne Vergussmasse
Articles
| Article | Rated Current @ambient | Leakage current IEC60939 | Power Loss | Input/Output connections (Nm) | Distribution stock | Compare | Read More | ||
|---|---|---|---|---|---|---|---|---|---|
| Input terminal | Output terminal | ||||||||
 | FN3025HL-10-71 | 10 | 0.06 | 4.8 | FASTON | ||||
| FN3025HP-10-71 | 10 | 0.4 | 4.8 | FASTON | ||||
| FN3025HL-20-71 | 20 | 0.06 | 6.2 | FASTON | ||||
| FN3025HP-20-71 | 20 | 0.4 | 6.2 | FASTON | ||||
| FN3025HL-30-71 | 30 | 0.06 | 7 | FASTON | ||||
| FN3025HP-30-71 | 30 | 0.41 | 7 | FASTON | ||||
| FN3025HL-40-71 | 40 | 0.1 | 8.5 | FASTON | ||||
| FN3025HP-40-71 | 40 | 0.4 | 8.5 | FASTON | ||||
| FN3025HL-50-72 | 50 | 0.06 | 10.5 | Ring terminal | ||||
| FN3025HP-50-72 | 50 | 0.41 | 10.5 | Ring terminal | ||||
| FN3026HL-10-71 | 10 | 0.06 | 4.8 | FASTON | ||||
| FN3026HP-10-71 | 10 | 0.4 | 4.8 | FASTON | ||||
| FN3026HL-20-71 | 20 | 0.06 | 6.2 | FASTON | ||||
| FN3026HP-20-71 | 20 | 0.4 | 6.2 | FASTON | ||||
| FN3026HL-30-71 | 30 | 0.06 | 7 | FASTON | ||||
| FN3026HP-30-71 | 30 | 0.41 | 7 | FASTON | ||||
| FN3026HL-40-71 | 40 | 0.1 | 8.5 | FASTON | ||||
| FN3026HP-40-71 | 40 | 0.4 | 8.5 | FASTON | ||||
| FN3026HL-50-72 | 50 | 0.06 | 10.5 | Ring terminal | ||||
| FN3026HP-50-72 | 50 | 0.41 | 10.5 | Ring terminal | ||||
Funktionen und Vorteile
Zwei verschiedene Montageversionen: FN 3025 für die Chassismontage und FN3026 für die DIN-Schienenmontage
Typische Anwendungen
Anwendungen mit der Forderung nach extrem kompakten Filterlösungen
Technische Spezifikationen
Maximale Dauerbetriebsspannung
3x520/300 VAC
Nennbetriebsspannung
480 VAC
Nennströme
10 to 50 A @ 50°C
Überlastfähigkeit
4x rated current at switch on,
1.5x rated current for 1 minute, once per hour
Arbeitsfrequenz
DC to 60 Hz
HV Prüfspannung
P –> E 2000 VAC for 2 sec (HL types)
P –> E 3000 VDC for 2 sec (HP types)
P –> P 2250 VDC for 2 sec
Temperaturbereich (Betrieb und Lagerung)
-25°C to +100°C (25/100/21)
Schutzart
IP 00 (protection according to VBG 4)
Entflammbarkeit entsprechend
UL 94 V-0
Design entsprechend
UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
MTBF (Mil-HB-217F)
>200,000 h @ 50°C/480 V

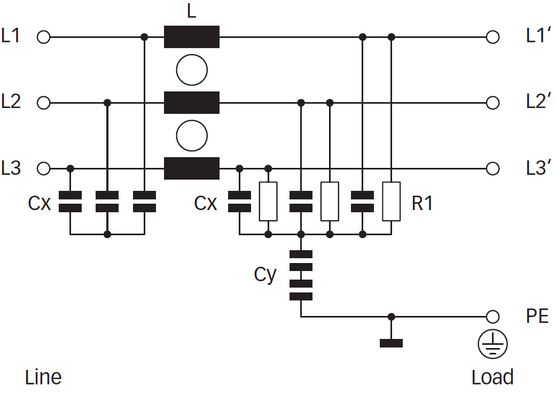

Typisches elektrisches Schaltbild
Zulassungen und Konformität
Konstruktion durch europäisches Patent geschützt (EP 1727280)
